E-mosfets Drain-Feedback Configuration

[KEMBALI KE MENU SEBELUMNYA]




1. TUJUAN
1. Mengetahui karakterisitik rangkaian E Mosfet Dran Feedback Configuration.
2. Membuat simulasi rangkaian E Mosfet Dran Feedback Configuration.

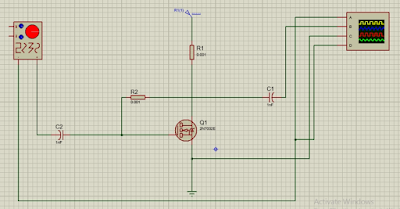

Konfigurasi drainase umpan balik E-MOSFET muncul pada Gambar 9.37. Ingat dari dc
perhitungan bahwa RG dapat diganti dengan ekivalensi hubung singkat sejak IG 0 A dan oleh karena itu VRG 0 V. Namun, untuk situasi AC memberikan dampak penting yang tinggi pedance antara Vo dan Vi. Jika tidak, terminal input dan output akan menjadi terhubung langsung dan Vo=Vi.



Mengganti model ekuivalen ac untuk perangkat akan menghasilkan jaringan. Gambar 9.38. Perhatikan bahwa RF tidak berada dalam area berarsir yang mendefinisikan model yang setara perangkat tetapi menyediakan koneksi langsung antara sirkuit input dan output.

Zi: Menerapkan hukum Kirchhoff saat ini ke sirkuit output (pada simpul D pada Gambar.
9.38) menghasilkan:


Zo: Mengganti Vi 0 V akan menghasilkan Vgs 0 V dan gmVgs 0, dengan short- jalur sirkuit dari gerbang ke tanah seperti yang ditunjukkan pada Gambar 9.39. RF, rd, dan RD masuk
paralel dan


Karena RF biasanya RD dan jika rd 10RD,


Hubungan Fase: Tanda negatif untuk Av mengungkapkan bahwa Vo dan Vi tidak ada fase 180°.

Contoh soal :
E-MOSFET dari Gambar 9.40 dianalisis dalam Contoh 6.11, dengan hasil itu
k 0,24 10 3 A / V2
, VGSQ 6.4 V, dan IDQ 2.75 mA.
(a) Tentukan gm.
(b) Temukan rd.
(c) Hitung Zi dengan dan tanpa rd. Bandingkan hasil.
(d) Temukan Zo dengan dan tanpa rd. Bandingkan hasil.
(e) Temukan Av dengan dan tanpa rd. Bandingkan hasil.

Prinsip kerja E-MOSFET kanal-N dimulai dengan memberikan tegangan VGS = 0 Volt dan VDS positip. Pemberian tegangan VGS = 0 adalah dengan cara menghubung-singkatkan terminal Gate (G) dan Source (S).

1. VCC

VCC menunjukkan pin yang harus disambung ke tegangan positip (biasanya 5V atau 3.3V) sedangkan Ground, sesuai namanya adalah pin yang harus disambungkan ke ground (0 V), atau dalam hal cuma ada 2 kaki, ground adalah bagian minusnya.


2. CAPACITOR POLAR

Kapasitor atau kondensator oleh ditemukan oleh Michael Faraday (1791-1867) pada hakikatnya adalah suatu alat yang dapat menyimpan energi/ muatan listrik di dalam medan listrik, dengan cara mengumpulkan ketidakseimbangan internal dari muatan listrik atau komponen listrik yang mampu menyimpan muatan  listrik yang dibentuk oleh permukaan (piringan atau kepingan) yang berhubungan yang dipisahkan oleh suatu penyekat.


  Cara membaca capacitor:


      1.   Ketahui unit pengukuran kapasitor.



2.    Baca nilai kapasitans.

3.   Carilah nilai toleransi.

4.   Periksa rating voltase

5.  Cari lambang + atau -.

3. GROUND
Grounding atau Pentanahan adalah sistem pentanahan yang terpasang pada suatu instalasi listrik yang bekerja untuk meniadakan beda potensial dengan mengalirkan arus sisa dari kebocoran tegangan atau arus dari sambaran petir ke bumi.


4. OSCILLOSCOPE
Osiloskop (Oscilloscope) merupakan alat ukur elektronik. Dengan menggunakan alat ukur Oscilloscope ini, kita dapat mengukur frekwensi, periode dan melihat bentuk-bentuk gelombang seperti bentuk gelombang sinyal audio, sinyal video, dan bentuk gelombang Tegangan Listrik Arus Bolak Balik, maupun Tegangan Listrik Arus Searah yang berasal dari catu daya/baterai.


5. GENERATOR
Function Generator adalah alat ukur elektronik yang menghasilkan, atau membangkitkan gelombang berbentuk sinus, segitiga, ramp, segi empat, dan bentuk gelombang pulsa. Yang terdiri dari generator utama dan generator modulasi.

6. TRANSISTOR

Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung, stabilisasi tegangan dan modulasi sinyal.

7. RESISTOR
Resistor merupakan komponen elektronik yang memiliki dua pin dan didesain untuk mengatur tegangan listrik dan arus . Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan hukum ohm.


Cara membaca resistor:




Download Materi: <disini>
Download Rangkaian 1: <disini>
Download Rangkaian 2: <disini>
Download Rangkaian 3: <disini>
Download Video 1: <disini>
Download Video 2: <disini>
Download Video 3: <disini>
Download data sheet transistor: <disini>
Download data sheet kapasitor: <disini>
Download data sheet osiloskop: <disini>
