SOAL
PILIHAN GANDA
1. Berapa
besar penguatan di op amp pertama?
a. 12x
b. 9x
c. 11x
d. 10x
e. 3x
Jawaban: D
Rumus: op amp yang digunakan adalah op
amp0 non inverting ((90k/10k) +1) vinput = 10x vinput
2. Dari gambar pada soal no 1 apa yang harus diperbaiki?
a. Tambahkan voltmeter dc di output sensor
dan kaki basis transistor
b. Resistor pada op amp harusnya dibawah
10k
c. Tambahkan resistor sebelum led dengan
cara menserikannya
d. B dan c benar
e. A dan c benar
Jawaban: E
1. Apa yang terjadi pada rangkaian
di atas apabila sensor load cell mendeteksi beban sebesar 7 kg lebih maka akan
menghidupkan sensor photodioda, apa op amp yang digunakan pada rangkaian sensor
photodioda tersebut
a. Op amp inverting amplifier
b. Op amp non inverting amplifier
c. Komparator
d. Detector inverting
e. a dan c benar
Jawaban: e
2. Pada teorinya berapa besar
resistor yang harus digunakan op amp pada rangkaian pendeteksi beban koper
bergerak agar arus yang dihasilkan tidak besar dan tidak berdampak pada kerusakan
komponen?
a. Menggunakan resistor sebesar 10k
ohm keatas
b. Menggunakan resistor harus lebih
kecil dari 10k ohm
c. Menggunakan resistor yang lebih
besar dari 10 ohm
d. Menggunakan resistor yang lebih
kecil dari 10 ohm
e. Bebas menggunakan berapapun besar
resistor
Jawaban: a
1. Berapa besar tegangan pada output omp
pada sensor pir setelah mengalami penguatan?
a. Tengangan menjadi 10 volt
b. Tengangan menjadi 20 volt
c. Tegangan menjadi 3 volt
d. Tengan menjadi 11 volt
e. Tegangan menjadi 15 volt
Jawaban: e
Rumus: ((20k/10k)+1) vinput= (2+1)5 = 3 x
5= 15 volt
2. Apa yang harus
ditambahkan pada rangkaian dibawah ini?
a. Tambahkan buzzer
b. Tidak ada yang
ditambahkan
c. Tambahkan voltmeter dc
di kaki basis transistor
d. Tambahkan komparator
e. Jawaban a, c, dan d
benar
Jawaban: c
1. Secara prinsip apa yang terjadi ketika sensor LDR mendapatkan cahaya
pada rangkaian di atas?
a. Nilai resistansi akan sama besar dengan 10k
b. Nilai resistansi akan semakin kecil jika ldr mendapatkan cahaya
c. Nilai resistansi akan semakin besar jika ldr mendapatkan cahaya
d. Ldr tidak bisa digunakan
e. a dan c benar
Jawaban: c
2. Pada rangkaian pada soal no 1 op amp berfungsi
sebagai?
a. Sebagai komparator dan opamp amp non inverting
amplifier
b. Detector dan op amp non inverting amplifier
c. Komparator dan detector
d. Op amp non inverting dan inverting
e. Op amp inverting dan komparator
Jawaban: e
1. Berapa besar tegangan pada output omp
pada sensor ldr setelah mengalami penguatan?
a. Tengangan menjadi 10 volt
b. Tengangan menjadi 10.9 volt
c. Tegangan menjadi 12 volt
d. Tengan menjadi 11 volt
e. Tegangan menjadi 11.9 volt
Jawaban: e
Rumus: ((15k/10k)+1) vinput= (1.5+1) 4.76
= 2.5 x 4.76 = 11.9 volt
2. Pada rangkaian pada soal no 1 op amp berfungsi
sebagai?
a. Sebagai komparator dan opamp amp non inverting
amplifier
b. Detector dan op amp non inverting amplifier
c. Komparator dan detector
d. Op amp non inverting dan inverting
e. Op amp inverting dan komparator
Jawaban: e
1.
Kesalahan pada rangkaian di atas adalah
a.
Tidak menggunakan dioda setelah R3 dan R4
b.
Resistor yang digunakan pada op amp non inverting harusnya dibawah 10k
c.
Sebelum motor harus ada resistor
d.
Sebelum led harus ada resistor
e. Tidak perlu menggunakan transistor
Jawaban:
d
2.
Kesalahan pada rangkaian dibawah ini adalah
a.
Tidak menggunakan buzzer
b.
Menggunakan rangkaian op amp non inverting
c.
Resistor yang digunakan terlalu besar pada op amp
d.
Tidak menggunakan voltmeter dc pada output sensor load cell dan kaki basus
transistor q1
e.
Semua benar
Jawaban:
d
3.
Apa yang terjadi juja sensor pir berlogika 1 pada rangkaian dibawah ini
a.
Sensor akan mengeluarkan output berupa tegangan sebesar 5 volt, lalu arus akan
masuk ke kaki non inverting op amp dan melakukan penguatan sebesar 3 kali dan
akan menghidupkan motor lalu akan cukup untuk mengaktifkan relay
b.
Sensor akan mengeluarkan output berupa tegangan sebesar 5 volt, lalu arus akan
masuk ke kaki non inverting op amp dan melakukan penguatan sebesar 4 kali dan
akan menghidupkan motor lalu akan cukup untuk mengaktifkan relay
c.
Tidak ada keluaran tegangan pada sensor dan tidak ada arus yang mengalir
sehingga rangkaian pir dalam kondisi off
d. Sensor
akan mengeluarkan output berupa tegangan sebesar 5 volt, lalu arus akan masuk
ke kaki non inverting op amp dan melakukan penguatan sebesar 3 kali dan akan
menghidupkan motor dan tidak cukup unthk mengaktifkan relay
e. Salah semua
Jawaban:
a
4. Apa yang salah dari
rangkaian dibawah ini?
a. Tidak ada voltmeter dc
di kaki basis transistor q2
b. Ganti potensiometer
dengan resistor biasa
c. Ganti sensor dengan
sensor dht
d. Tidak ada output led
didalam rangkaian
e. Op amp non inverting diganti dengan op amp inverting
Jawaban: a
5. Apa nama op amp pada
rangkaian di bawah ini?
a. Op amp non inverting
b. Op amp inverting
c. Op amp non inverting
dan non inverting
d. Komparator non
inverting
e. Komparator dan detektor non inverting
Jawaban: d

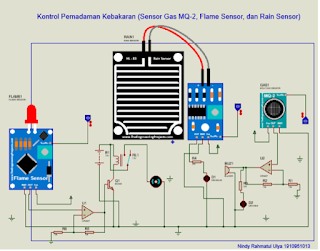

1.
Apa yang salah pada rangkaian
a.
Tidak ada dioda setelah op amp
b.
Tidak ada resistor dan transisor setelah op amp agar tidak merusak relay karena
arus yang dihasilkan besar
c.
Pada led seharusnya tidak boleh diberi resistor
d.
Nilai resistor pada op amp terlalu besar
e.
Benar semua
Jawaan:
b
2. Apa yang kurang pada rangkaian di atas?
a. Kekurangan output berupa led dan buzzer
b. Kekurangan voltmeter disetiap output op amp
c. Kekurangan sensor
d. Nilai resistor pada op amp yg kurang dari 10k
e. Semua benar
Jawaban: b
1. Resistor diantara output opamp dan transistor
2. Resistor yang diserikan dengan led
3. Voltmeter pada output dan input sensor
4. Opamp noninverting pada rangkaian touch sensor
3. Apa yang harus ditambahkan pada rangkaian diatas?
a. 1,3
b. 1,2,4
c. 1,3,4
d. 1,2,3
e. 4
Jawaban: d

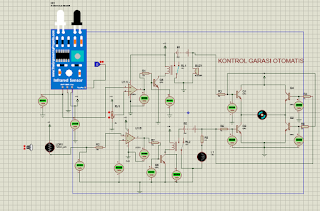

1. Tambahkan resistor antara output op amp
dengan transistor
2. Hubungkan dioda (D1) dan resistor (R7)
secara seri dan diparalelkan dengan supply (B1)
3. Ubah nilai R1 menjadi 10k ohm dan R2
menjadi 10k ohm
4. Tambahkan voltmeter pada setiap output
OpAmp
4. Apa yang harus ditambahkan pada rangkaian diatas?
a. 1,3
b. 1,2,4
c. 1,3,4
d. 1,2,3
e. semuanya
Jawaban: e

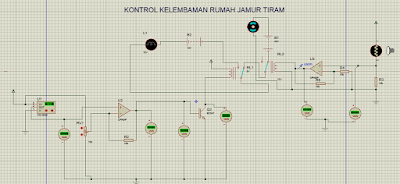

1. Vour sensor langsung terhubung dengan
transistor
2. Tidak ada voltmeter pada input dan
outpun serta output sensir
3. Motor2 dan motor 1 terhubung secara
seri
4. Led tidak diserikan
5. Apa yang harus ditambahkan pada rangkaian diatas?
a. tidak ada
b. 1,2,4
c. 1,3,4
d. 1,2,3
e. semuanya
Jawaban: e
