LAMPU DAN PINTU RUMAH OTOMATIS DENGAN SENSOR LDR DAN SENSOR PIR




1. Tujuan

1. Untuk mengetahui pengertian dan karakteristik sensor LDR dan PIR.

2. Untuk dapat membuat rangkaian aplikasi gabungan sensor LDR dan PIR.

3. Untuk mengetahui prinsip kerja gabungan sensor LDR dan PIR.


 2. Alat dan bahan

Alat:

1. Voltmeter DC

Difungsikan guna mengukur besarnya tegangan listrik yang terdapat dalam suatu rangkaian listrik. Dimana, untuk penyusunannya dilakukan secara paralel sesuai pada lokasi komponen yang sedang diukur.

2. Ground

 Berfungsi sebagai penghantar arus listrik langsung ke bumi atau tanah.

3. Power supply

Power supply atay catu daya adalah suatu alt listrik yang dapat menyediakan energi listrik untuk perangkat listrik maupun elektronika lainnya.

Bahan:

1. Resistor

 Digunakan untuk menghambat arus agar tidak terlalu besar.

Spesifikasi:




2. Relay

Relay adalah komponen elektronika yang berupa saklar atau switch elektrik yang dioperasikan   menggunakan listrik.



3. Baterai

Baterai merupakan suatu komponen elektronika yang digunakan sebagai sumber tegangan pada rangkaian.

Spesifikasi


4. Op-amp

Operasional amplifier (Op-Amp) adalah suatu penguat berpenguatan tinggi yang terintegrasi dalam sebuah chip IC yang memiliki dua input inverting dan non-inverting dengan sebuah terminal output, dimana rangkaian umpan balik dapat ditambahkan untuk mengendalikan karakteristik tanggapan keseluruhan pada operasional amplifier (Op-Amp).



5. Lampu

Lampu merupakan komponen elektronika yang berfungsi sebagai indikator pada rangkaian.

Spesifikasi:



6.  Transistor NPN

Transistor NPN merupakan jenis transistor bipolar yang menggunakan arus listrik kecil dan tegangan positif pada terminal Basis untuk mengendalikan aliran arus dan tegangan yang lebih besar dari Kolektor ke Emitor. Komponen ini berfungsi sebagai penguat, pemutus dan penyambung (switching), stabilitasi tegangan, modulasi sinyal, dan lain lain.

Spesifikasi:

7. Dioda

Dioda adalah komponen aktif dua kutub yang pada umumnya bersifat semikonduktor, yang memperbolehkan arus listrik mengalir ke satu arah (kondisi panjar maju) dan menghambat arus dari arah sebaliknya (kondisi panjar mundur).

Spesifikasi:


8. Motor DC

Motor Listrik DC atau DC Motor adalah suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion). Motor DC ini juga dapat disebut sebagai Motor Arus Searah.

Spesifikasi Motor DC:

9.  Alternator

Alternator ini merupakan generator kebalikan dari motor starter, jika motor starter merubah dari energi lisrik menjadi energi gerak maka sistem pengisian merubah energi gerak menjadi energi listrik. Begitu juga dengan komponennya, jika pada motor starter yang berfungsi untuk membangkitkan medan magnet adalah yang diam (dalam hal ini field coil), maka pada sistem pengisian yang berfungsi untuk membangkitkan medan magnet adalah yang berputar (rotor).

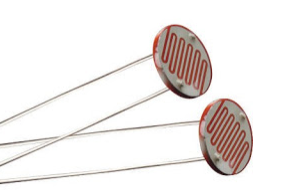

10. LDR Sensor

Light Dependent Resistor atau disingkat dengan LDR adalah jenis Resistor yang nilai hambatan atau nilai resistansinya tergantung pada intensitas cahaya yang diterimanya.


Adapun spesifikasi atau karakteristrik umum dari sensor cahaya LDR adalah sebagai berikut :

·         Tegangan maksimum (DC): 150V

·         Konsumsi arus maksimum: 100mW

·         Tingkatan Resistansi/Tahanan : 10Ω sampai 100KΩ

·         Puncak spektral: 540nm (ukuran gelombang cahaya)

·         Waktu Respon Sensor : 20ms – 30ms

·         Suhu operasi: -30° Celsius – 70° Celcius.

11. PIR Sensor

Sensor PIR (Passive Infra Red) adalah sensor yang digunakan untuk mendeteksi adanya pancaran sinar infra merah dari suatu object. Sensor PIR bersifat pasif, artinya sensor ini tidak memancarkan sinar infra merah tetapi hanya menerima radiasi sinar infra merah dari luar.




3. Dasar Teori

1. LDR Sensor

LDR (Ligh Dependent Resistor) adalah suatu komponen elektronik yang resistansinya tergantung pada intensitas cahaya. LDR di buat dari bahan Cadium Sulfida yang peka terhadap cahaya. LDR akan mempunyai hambatan yang sangat besar saat tidak ada cahaya mengenainya (gelap). Dalam kondisi ini hambatan LDR mampu mencapai 1M ohm, akan tetapi pada saat LDR mendapat cahaya hambatan LDR akan menurun menjadi beberapa puluh ohm saja.

Pada saat gelap atau cahaya redup, bahan dari cakram pada LDR menghasilkan elektron bebas dengan jumlah yang relatif kecil. Sehingga hanya ada sedikit elektron untuk mengangkut muatan elektrik. Artinya pada saat cahaya redup LDR menjadi pengantar arus yang kurang baik, atau bisa disebut juga LDR memiliki resistansi yang besar pada saat gelap atau cahaya redup.

Pada saat cahaya terang, ada lebih banyak elektron yang lepas dari bahan semikonduktor tersebut. Sehingga akan ada lebih banyak elektron untuk mengangkut muatan elektrik. Artinya pada saat cahaya terang LDR menjadi konduktor atau bisa disebut juga LDR memilki resistansi yang kecil pada saat cahaya terang. LDR digunakan untuk mengubah energi cahaya menjadi energi listrik. Saklar cahaya otomatis adalah salah satu contoh alat yang menggunakan LDR. Akan tetapi karena responsnya  terhadap cahaya cukup lambat, LDR tidak digunakan pada situasi dimana intesitas cahaya berubah secara drastis.

Rangkaian elektronik yang dapat digunakan untuk LDR adalah rangkaian yang dapat mengukur nilai resistansi dari LDR tersebut. Dari hukum ohm, diketahui bahwa:

Dengan V adalah beda potensial antara dua titik, I adalah arus yang mengalir di antara-nya, dan R adalah resistansi di antara-nya. Lebih lanjut dikatakan pula bahwa nilai R tidak bergantung dari V ataupun I. Sehingga, jika ada perubahan nilai resistansi dari R, maka nilai tegangan V-nya pun akan berubah. Jika beda potensial di-set tetap, maka perubahan resistansi hanya akan mempengaruhi besar arusnya.

 2. PIR Sensor

Sensor PIR (Passive Infra Red) adalah sensor yang digunakan untuk mendeteksi adanya pancaran sinar infra merah. Sensor PIR bersifat pasif, artinya sensor ini tidak memancarkan sinar infra merah tetapi hanya menerima radiasi sinar infra merah dari luar. Sensor ini biasanya digunakan dalam perancangan detektor gerakan berbasis PIR. Karena semua benda memancarkan energi radiasi, sebuah gerakan akan terdeteksi ketika sumber infra merah dengan suhu tertentu (misal: manusia) melewati sumber infra merah yang lain dengan suhu yang berbeda (misal: dinding), maka sensor akan membandingkan pancaran infra merah yang diterima setiap satuan waktu, sehingga jika ada pergerakan maka akan terjadi perubahan pembacaan pada sensor. Sensor PIR terdiri dari beberapa bagian yaitu :


 a. Lensa Fresnel

Lensa Fresnel pertama kali digunakan pada tahun 1980an. Digunakan sebagai lensa yang memfokuskan sinar pada lampu mercusuar. Penggunaan paling luas pada lensa Fresnel adalah pada lampu depan mobil, di mana mereka membiarkan berkas parallel secara kasar dari pemantul parabola dibentuk untuk memenuhi persyaratan pola sorotan utama. Namun kini, lensa Fresnel pada mobil telah ditiadakan diganti dengan lensa plain polikarbonat. Lensa Fresnel juga berguna dalam pembuatan film, tidak hanya karena kemampuannya untuk memfokuskan sinar terang, tetapi juga karena intensitas cahaya yang relative konstan diseluruh lebar berkas cahaya.

b. IR Filter

IR Filter dimodul sensor PIR ini mampu menyaring panjang gelombang sinar infrared pasif antara 8 sampai 14 mikrometer, sehingga panjang gelombang yang dihasilkan dari tubuh manusia yang berkisar antara 9 sampai 10 mikrometer ini saja yang dapat dideteksi oleh sensor. Sehingga Sensor PIR hanya bereaksi pada tubuh manusia saja.

c. Pyroelectric Sensor

Seperti tubuh manusia yang memiliki suhu tubuh kira-kira 32˚C, yang merupakan suhu panas yang khas yang terdapat pada lingkungan. Pancaran sinar inframerah inilah yang kemudian ditangkap oleh Pyroelectric sensor yang merupakan inti dari sensor PIR ini sehingga menyebabkan Pyroelectic sensor yang terdiri dari galium nitrida, caesium nitrat dan litium tantalate menghasilkan arus listrik. Mengapa bisa menghasilkan arus listrik? Karena pancaran sinar inframerah pasif ini membawa energi panas. Material pyroelectric bereaksi menghasilkan arus listrik karena adanya energi panas yang dibawa oleh infrared pasif tersebut. Prosesnya hampir sama seperti arus listrik yang terbentuk ketika sinar matahari mengenai solar cell.

d. Amplifier

Sebuah sirkuit amplifier yang ada menguatkan arus yang masuk pada material pyroelectric.

e. Komparator

Setelah dikuatkan oleh amplifier kemudian arus dibandingkan oleh komparator sehingga mengahasilkan output.


Hampir semua jenis sensor PIR akan memiliki spesifikasi memiliki perbedaan, meskipun semuanya memiliki cara kerja yang sama. Dapat cek perbedaan tersebut dalam datasheet.

·         Ukuran : Persegi

·         Output : Nilai Digital High (3V) saat dipicu (gerakan terdeteksi), dan nilai digital Low saat menganggur (tidak ada gerakan terdeteksi). Panjang pulsa ditentukan oleh resistor dan kapasitor pada PCB.

·         Jangkauan sensitivitas : sampai 20 kaki (6 meters) 110 derajat x 70 derajat jangkauan deteksi

·         Power supply: 3.3V - 5V tegangan input.

Pada grafik tersebut ; (a) Arah yang berbeda mengasilkan tegangan yang bermuatan berbeda ; (b) Semakin dekat jarak objek terhadap sensor PIR, maka semakin besar tegangan output yang dihasilkan ; (c) Semakin cepat objek bergerak, maka semakin cepat terdeteksi oleh sensor PIR karena infrared yang ditimbulkan dengan lebih cepat oleh objek semakin mudah dideteksi oleh PIR, namun semakin sedikit juga waktu yang dibutuhkan karena sudah diluar jangkauan sensor PIR.

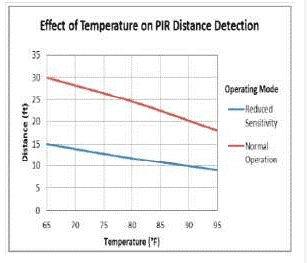

Dari grafik, didapatkan bahwa suhu juga mempengaruhi seberapa jauh PIR dapat mendeteksi adanya infrared dimana semakin tinggi suhu disekitar maka semakin pendek jarak yang bisa diukur oleh PIR.

3. IC OP AMP

Penguat operasional atau yang dikenal sebagai Op-Amp merupakan suatu rangkaian terintegrasi atau IC yang memiliki fungsi sebagai penguat sinyal, dengan beberapa konfigurasi. Secara ideal Op-Amp memiliki impedansi masukan dan penguatan yang tak berhingga serta impedansi keluaran sama dengan nol. Dalam prakteknya, Op-Amp memiliki impedansi masukan dan penguatan yang besar serta impedansi keluaran yang kecil.

Op-Amp memiliki beberapa karakteristik, diantaranya:

a. Penguat tegangan tak berhingga (AV = )

b. Impedansi input tak berhingga (rin = )

c. Impedansi output nol (ro = 0) d. Bandwidth tak berhingga (BW = )

d. Tegangan offset nol pada tegangan input (Eo = 0 untuk Ein = 0)

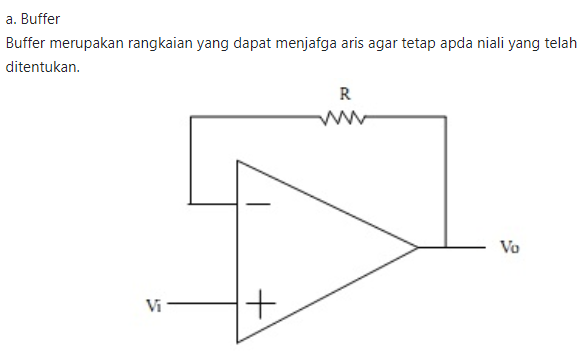

b. Inverting dan non inverting amplifier




4. Resistor

Resistor atau hambatan adalah salah satu komponen elektronika yang memiliki nilai hambatan tertentu, dimana hambatan ini akan menghambat arus listrik yang mengalir melaluinya. Satuan Resistor adalah Ohm (simbol: Î©) yang merupakan satuan SI untuk resistansi listrik. Dalam sejarah, kata ohm itu diambil dari nama salah seorang fisikawan hebat asal German bernama George Simon Ohm. Beliau juga yang mencetuskan keberadaan hukum ohm yang masih berlaku hingga sekarang.

Rumus dari Rangkaian Seri Resistor: Rtotal = R1 + R2 + R3 + ….. + Rn

Rumus dari Rangkaian paralalResistor: 1/Rtotal = 1/R1 + 1/R2 + 1/R3 + ….. + 1/Rn

Rumus resistor dengan hukum ohm: R = V/I

Cara membaca resistor:

5. Transistor NPN

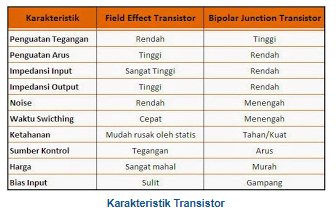

Termasuk dalam komponen semikonduktor aktif adalah transistor, Transistor sebenarnya kepanjangan dari Transfer dan Varistor. Mengenal karakteristiknya transistor terbagi dua kategori ialah  Bipolar Junction Transistor (BJT)  dan Unipolar Transistor. Kerja transistor pada dasarnya difungsikan sebagai saklar elektronik (Switching) dan penguat sinyal (Amplifier).

Sekitar tahun 1947an, Tiga orang ilmuwan fisika asal Amerika yaitu William Shockley beserta rekannya John Barden, dan W. H Brattain yang tergabung sebagai peneliti pada sebuah laboratorium milik perusahaan AT&T Bell, merekalah yang berhasil pertama kali menemukan TransistorTransistor adalah nama yang diberikan oleh ilmuwan John Robinson karena sifat kerjanya komponen ini yang dapat menghantarkan energi dengan kekuatan daya hantar dapat ditentukan dengan cara mengatur nilai tahanan pada bias pengontrolnya. Pernyataan ini sesuai dengan kepanjangan kata dari transistor yaitu Transfer (Pemindahan) dan Varistor (Variable Resistor). Dan sekitar tahun 1958an, komponen transistor mulai digunakan pada rangkaian elektronik dalam projek-projek penelitian para ilmuwan tersebut. Jenis Transistor:

1.      Bipolar Junction Transistor (BJT)

Bi artinya dua dan Polar asal kata dari polarity yang artinya polaritas, dengan kata lain bipolar junction transistor (BJT) adalah jenis Transistor yang memiliki dua polaritas yaitu hole (lubang) atau elektron sebagai carier (pembawa) untuk menghantarkan arus listrik. Prinsip dasar konstruksinya disusun seperti dari dua buah dioda yang disambungkan pada kutub yang sama yaitu Anoda dengan anoda sehingga menghasilkan transistor jenis NPN atau Katoda dengan katoda yang menjadi transistor jenis PNP.

 2. Unipolar Junction Transistor (UJT)

Pada transistor UJT hanya satu polaritas saja yang dijadikan carier/pembawa muatan arus listrik, yaitu elektron saja atau hole/lubangnya saja, tergantung dari jenis transistor UJT tersebut. Karena prinsip kerjanya transistor ini berdasarkan dari efek medan listrik, maka transistor UJT lebih dikenal dengan nama FET (Field Efect Transistor) atau Transistor Efek Medan. Karakteristik:

Rumus:



6. Diode

Diode (diode) adalah komponen elektronika aktif yang terbuat dari bahan semikonduktor dan mempunyai fungsi untuk menghantarkan arus listrik ke satu arah tetapi menghambat arus listrik dari arah sebaliknya. Berikut ini adalah fungsi dari dioda antara lain:

·                     Untuk alat sensor panas, misalnya dalam amplifier.

·                     Sebagai sekering(saklar) atau pengaman.

·                     Untuk rangkaian clamper dapat memberikan tambahan partikel DC untuk sinyal AC.

·                     Untuk menstabilkan tegangan pada voltage regulator

·                     Untuk penyearah

·                     Untuk indikator

·                     Untuk alat menggandakan tegangan.

·                     Untuk alat sensor cahaya, biasanya menggunakan dioda photo.

Simbol dioda adalah :

 Setiap kode pada dioda menetukan nilai dioda dengan nilai :

Untuk menentukan arus zener (IZ), berlaku persamaan :

Pada grafik terlihat bahwa pada tegangan dibawah ambang batas tegangan mundur (reverse) sebuah dioda akan tembus (menghantar) dan tidak bisa menahan lagi. Batas ini disebut dengan area tegangan breakdown dioda. Kondisi dioda pada area ini adalah tembus atau menghantar dan tidak menghambat. Kemudian pada level tegangan diantara tegangan breakdown dan tegangan forward terdapat area tegangan reverse dan tegangan cut off. Pada area ini kondisi dioda adalah menahan atau tidak mengalirkan arus listrik.


7. Relay

Relay merupakan komponen elektronika berupa saklar atau swirch elektrik yang dioperasikan secara listrik dan terdiri dari 2 bagian utama yaitu Elektromagnet (coil) dan mekanikal (seperangkat kontak Saklar/Switch). Komponen elektronika ini menggunakan prinsip elektromagnetik untuk menggerakan saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Berikut adalah simbol dari komponen relay.

Pada dasarnya, Relay terdiri dari 4 komponen dasar  yaitu :

1. Electromagnet (Coil)

2. Armature

3. Switch Contact Point (Saklar)

4. Spring

Kontak Poin (Contact Point) Relay terdiri dari 2 jenis yaitu :

- Normally Close (NC) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi CLOSE (tertutup)

- Normally Open (NO) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi OPEN (terbuka)

8. Lamp

Lampu Listrik adalah suatu perangkat yang dapat menghasilkan cahaya saat dialiri arus listrik. Arus listrik yang dimaksud ini dapat berasal tenaga listrik yang dihasilkan oleh pembangkit listrik terpusat (Centrally Generated Electric Power) seperti PLN dan Genset ataupun tenaga listrik yang dihasilkan oleh Baterai dan Aki.

Jenis Jenis Lampu Listrik

1. Lampu Pijar (Incandescent Lamp)

Lampu Pijar atau disebut juga Incandescent Lamp adalah jenis lampu listrik yang menghasilkan cahaya dengan cara memanaskan Kawat Filamen di dalam bola kaca yang diisi dengan gas tertentu seperti  nitrogen, argon, kripton  atau hidrogen. Kita dapat menemukan Lampu Pijar dalam berbagai pilihan Tegangan listrik yaitu Tegangan listrik yang berkisar dari 1,5V hingga 300V.



Lampu Pijar yang dapat bekerja pada Arus DC maupun Arus AC ini banyak digunakan di Lampu Penerang Jalan, Lampu Rumah dan Kantor, Lampu Mobil, Lampu Flash dan juga Lampu Dekorasi.  Pada umumnya Lampu Pijar hanya dapat bertahan sekitar 1000 jam dan memerlukan Energi listrik yang lebih banyak dibandingkan dengan jenis-jenis lampu lainnya.

2. Lampu Lucutan Gas (Gas discharge Lamp)

Lampu lucutan gas menghasilkan cahaya dengan mengirimkan lucutan elektris melalui gas yang terionisasi, misalnya pada plasma. Sifat lucutan gas sangat tergantung pada frekuensi atau modulasi arus listriknya. Biasanya, lampu lampu ini menggunakan gas mulia (argon, neon, kripton, dan xenon) atau campuran dari gas-gas tersebut. Sebagian besar lampu-lampu ini juga mengandung bahan-bahan tambahan, seperti merkuri, natrium, dan/atau halida logam.

3. Lampu LED (Light Emitting Diode)

Lampu LED adalah komponen elektronika yang dapat memancarkan  cahaya monokromatik ketika diberikan tegangan maju. LED merupakan keluarga Dioda yang terbuat dari bahan semikonduktor. Warna warna Cahaya yang dipancarkan oleh LED tergantung pada jenis bahan semikonduktor yang dipergunakannya. LED juga dapat memancarkan sinar inframerah yang tidak tampak oleh mata seperti yang sering kita jumpai pada Remote Control TV ataupun Remote Control perangkat elektronik lainnya.

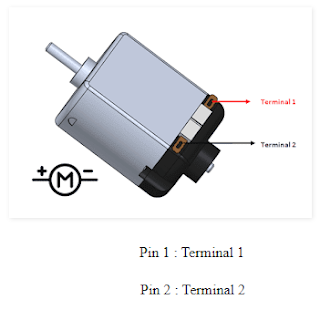

9. Motor

Motor Listrik DC atau DC Motor adalah suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion). Motor DC ini juga dapat disebut sebagai Motor Arus Searah. Seperti namanya, DC Motor memiliki dua terminal dan memerlukan tegangan arus searah atau DC (Direct Current) untuk dapat menggerakannya. Motor Listrik DC ini biasanya digunakan pada perangkat-perangkat Elektronik dan listrik yang menggunakan sumber listrik DC seperti Vibrator Ponsel, Kipas DC dan Bor Listrik DC.



Prinsip Kerja Motor DC

Pada prinsipnya motor listrik DC menggunakan fenomena elektromagnet untuk bergerak, ketika arus listrik diberikan ke kumparan, permukaan kumparan yang bersifat utara akan bergerak menghadap ke magnet yang berkutub selatan dan kumparan yang bersifat selatan akan bergerak menghadap ke utara magnet. Saat ini, karena kutub utara kumparan bertemu dengan kutub selatan magnet ataupun kutub selatan kumparan bertemu dengan kutub utara magnet maka akan terjadi saling tarik menarik yang menyebabkan pergerakan kumparan berhenti.


4. Prosedur percobaan

·        Buka aplikasi proteus

·       Pilih komponen yang dibutuhkan, pada rangkaian ini dibutukan komponen sensor PIR, sensor LDR, resistor, dioda, relay, lamp, motor, altenator, op amp, dan  baterai

·         Rangkai setiap komponen menjadi rangkaian yang diinginkan

·         Ubah spesifikasi komponen sesuai kebutuhan

·         Tambahkan DC voltmeter untuk mengetahui besar tegangan yang dinginkan.

·         Jalankan simulasi rangkaian.

5. Prinsip Kerja

Pada rangkaian ini, LDR dan R1 sebagai pembagi tegangan serta Motor DC sebagai pintu yang akan otomatis bergerak ketika PIR mendeteksi adanya infrared. Saat LDR tidak mendapakan cahaya (gelap) maka hambatan pada LDR semakin besar, yaitu > 1M dan R1 kecil, sehingga tegangan dari baterai menjadi sangat kecil dan arusnya tidak dapat mengalir ke kaki basis Transistor Q1 dan Transistor Q2 dan kemudian tidak dapat mengaktifkan relay RL1 karena tidak ada arus atau tegangan yang lebih kecil dari yang diperlukan.

Saat LDR mendapatkan cahaya maka hambatannya menjadi kecil < 100k sehingga tegangan dari baterai menjadi tidak banyak berkurang dan arusnya dapat mengalir ke kaki basis Transistor Q1 dan arus dari baterai dapat mengalir ke kaki kolektor Transistor Q1 yang kemudian arus dapat mengalir dari kaki emitor Transistor Q1 dan kemudian arus mengalir ke kaki basis Transistor Q2. Karena terdapat arus pada kaki basis Transistor Q2, maka arus dari baterai akan mengalir ke kaki kolektor Transistor Q2 dan arus keluar dari kaki emitor Transistor Q2. Arus ketika menuju kaki kolektor Transistor Q2 terlebih dahulu melewati relay sehingga mengaktifkan relay RL1.

Disisi lain, ketika sensor PIR berlogika 0, maka tidak akan ada tegangan yang dioutputkan dan arus tidak akan mengalir ke relay RL2 untuk diaktifkan. Sedangkan ketika sensor PIR berlogika 1, maka akan ada tegangan yang dioutputkan dan arus akan mengalir ke op-amp (Non-Inverting) dan tegangan akan diperkuat sehingga dapat menggerakkan motor DC dan mengaktifkan relay RL2.

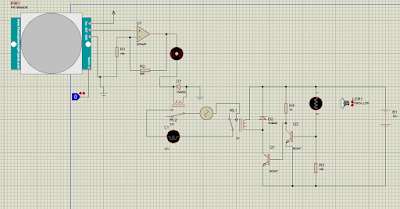

      Saat PIR berlogika 1 dan tidak ada cahaya

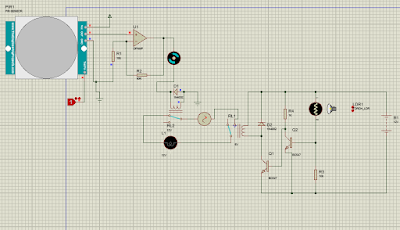

          Saat PIR berlogika 1 dan ada cahaya


Hubungan antara RL1 dan RL2 :
