KUIS TUGAS TB
UAS kelompok dan pribadi
UAS kelompok
1. Sebutkan output sebagai indikator rangkaian sensor
hidup
a. Outocopler, PIR, Flame, MQ2, buzzer, led
b. Motor (fan), led, outocopler
c. Motor (fan), buzzer, dc voltmeter
d. Relay, speaker, led
e. Motor (fan), speaker, led, dan buzzer
Jawaban: e
2. Bagaimana prinsip dari rangkaian mq2 berjalan?
a. Jika sensor mq2 mendeteksi adanya kebocoran gas,
maka sensor akan berlogika 1, tengana output sensor akan diperbesar 2x sehingga
akan menghidupkan led dan buzzer sebagai indikator
b. Jika sensor
mq2 mendeteksi adanya kebocoran gas, maka sensor akan berlogika 1, tengana
output sensor akan diperbesar 3x sehingga akan menghidupkan led dan buzzer
sebagai indikator
c. Jika sensor
mq2 mendeteksi adanya kebocoran gas, maka sensor akan berlogika 0, tengangan
output sensor akan diperbesar 2x sehingga akan menghidupkan led dan buzzer
sebagai indikator
d. Jika sensor
mq2 mendeteksi adanya kebocoran gas, maka sensor akan berlogika 0, tengana
output sensor akan diperbesar 3x sehingga akan menghidupkan led dan buzzer
sebagai indikator
e. Jika sensor mq2 mendeteksi adanya kebocoran gas, maka sensor akan berlogika 1, tengana output sensor akan diperbesar 2x sehingga akan menghidupkan led dan buzzer sebagai indikator, dan akan menghidupkan sensor Pir dan sensor flame.
Jawaban: a
Perbaikan:
1. Ganti sensor rain dengan sensor lain
2. Tambahkan dc voltmeter
UAS Pribadi
1. Kontrol
pada robot mobil line follower
Saran :
Tambahkan satu buah sensor lagi
Perbaikan Rangkaian :
UAS pribadi teman 1

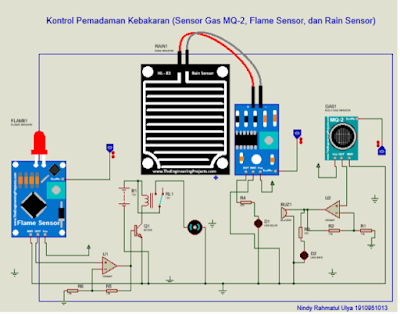

2. Rangkaian kontrol pemadam kebakaran
Apa yang kurang pada rangkaian di
atas?
a. Kekurangan output berupa led dan
buzzer
b. Kekurangan voltmeter disetiap
output op amp
c. Kekurangan sensor
d. Nilai resistor pada op amp yg
kurang dari 10k
e. Semua benar
Jawaban: b
Saran :
Pemasangan voltmeter disetiap output
sensor dan output OpAmp untuk mengetahui besar tegangannya.
Perbaikan :
UAS pribadi
teman 2
Saran
:
1.
menambahkan resistor antara output op amp dengan transistor
2.
menambahkan resistor yang dipasang seri dengan led
3.
menambahkan voltmeter pada output dan input sensor
Perbaikan
:
UAS pribadi
teman 3
Saran
:
1.
Tambahkan resistor antara output op amp dengan transistor
2.
Hubungkan dioda (D1) dan resistor (R7) secara seri dan diparalelkan dengan
supply (B1)
3.
Ubah nilai R1 menjadi 10k ohm dan R2 menjadi 10k ohm
4.
Tambahkan voltmeter pada setiap output OpAmp
Perbaikan
:
UAS pribadi
teman 4
Kesalahan:
1.
Vour sensor langsubg terhubung dengan transistor
Saran:
tambahkan resistor di kaki basis transistor
2.
Tidak ada voltmeter pada input dan outpun serta output sensir
3.
Motor2 dan motor 1 terhubung secara seri
Saran:
tambahkan baterai pada motor2 dengan arah yang berlawanan pada motor satu dan
hubungkan ke kaki relay sebelah kanan
4.
Led tidak diserikan
Perbaikan:
 |
