GATES WITH OPEN COLLECTOR/DRAIN OUTPUTS

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan

2. Alat dan bahan

3. Dasar teori

4. Prosedur percobaan

9. Soal pilihan ganda

10. Download file

1. Tujuan

a. Mengetahui apa itu Gates with Open Collector/Drain Outputs

b. Mengetahui bentuk rangkaian Gates with Open Collector/Drain Outputs

2. Alat dan bahan

Alat:

1. Power supply

2. Ground

Bahan:

1. Resistor

2. LED

3. Gerbang NAND

IC 7400 merupakan ic yang dibangun dari gerbang logika dasar NAND. Gerbang NAND menghendaki semua inputnya bernilai 0 (terhubung dengan ground) atau salah satunya bernilai 1 agar menghasilkan output yang berharga 1.

Spesifikasi IC 7400:

· Tegangan Suply: 7 V

· Tegangan input: 5.5 V

· Beroperasi pada suhu udara 0 sampai +70 derjat

· Kiasaran suhu penyimpanan: -65 derjat sampai 150 derjat celcius

Konfiugurasi pin:

- Vcc : Kaki 14

- GND : Kaki 7

- Input : Kaki 1 dan 2, 4 dan 5, 13 dan 12, 10 dan 9

- Output : Kaki 3, 6, 1

4. Gerbang NOR

Gerbang NOR atau juga bisa disebut dengan pembalik (inverter) memiliki fungsi membalik logika tegangan inputnya pada outputnya.

Spesifikasi:

· Tegangan Suply: 7 V

· Tegangan input: 5.5 V

· Beroperasi pada suhu udara 0 sampai +70 derjat

· Kiasaran suhu penyimpanan: -65 derjat sampai 150 derjat celcius.

Konfiugurasi pin:

- Vcc : Kaki 14

- GND : Kaki 7

- Input : Kaki 2, 3, 6, 8, 9, 11, dan 12

- Output : Kaki 1, 4, 10, dan 13

5. Logic state

Gerbang Logika (Logic Gates) adalah sebuah entitas untuk melakukan pengolahan input-input yang berupa bilangan biner (hanya terdapat 2 kode bilangan biner yaitu, angka 1 dan 0).

6. Inverter (NOT)

Inverter atau pembalik(NOT) adalah suatu gerbang yang bertujuan untuk menghasilkan logika output kebalikan dari logika input.

3. Dasar teori

1. Resistor

Resistor atau hambatan adalah salah satu komponen elektronika yang memiliki nilai hambatan tertentu, dimana hambatan ini akan menghambat arus listrik yang mengalir melaluinya. Satuan Resistor adalah Ohm (simbol: Ω) yang merupakan satuan SI untuk resistansi listrik. Dalam sejarah, kata ohm itu diambil dari nama salah seorang fisikawan hebat asal German bernama George Simon Ohm. Beliau juga yang mencetuskan keberadaan hukum ohm yang masih berlaku hingga sekarang.

Rumus dari Rangkaian Seri Resistor: Rtotal = R1 + R2 + R3 + ….. + Rn

Rumus dari Rangkaian paralalResistor: 1/Rtotal = 1/R1 + 1/R2 + 1/R3 + ….. + 1/Rn

Rumus resistor dengan hukum ohm: R = V/I

Cara membaca resistor:

2. LED

LED merupakan sebuah komponen yang menghasilkan cahaya monokromatik ketika diberi tegangan. LED terbuat dari semikonduktor dan perbedaan warna yang dihasilkan disebabkan perbedaan bahan semikonduktor yang digunakan.

LED merupakan keluarga dari Dioda yang terbuat dari Semikonduktor. Cara kerjanya pun hampir sama dengan Dioda yang memiliki dua kutub yaitu kutub Positif (P) dan Kutub Negatif (N). LED hanya akan memancarkan cahaya apabila dialiri tegangan maju (bias forward) dari Anoda menuju ke Katoda.

LED terdiri dari sebuah chip semikonduktor yang di doping sehingga menciptakan junction P dan N. Yang dimaksud dengan proses doping dalam semikonduktor adalah proses untuk menambahkan ketidakmurnian (impurity) pada semikonduktor yang murni sehingga menghasilkan karakteristik kelistrikan yang diinginkan. Ketika LED dialiri tegangan maju atau bias forward yaitu dari Anoda (P) menuju ke Katoda (K), Kelebihan Elektron pada N-Type material akan berpindah ke wilayah yang kelebihan Hole (lubang) yaitu wilayah yang bermuatan positif (P-Type material). Saat Elektron berjumpa dengan Hole akan melepaskan photon dan memancarkan cahaya monokromatik (satu warna).

3. Gerbang Logika NAND

Gerbang OR, AND dan NOT adalah tiga gerbang logika dasar karena keduanya dapat digunakan untuk membangun rangkaian logika untuk ekspresi Boolean yang diberikan. Gerbang NOR dan NAND memiliki properti yang masing-masing dapat digunakan untuk mengimplementasikan perangkat keras rangkaian logika yang sesuai dengan ekspresi Boolean yang diberikan. Artinya, dimungkinkan untuk menggunakan hanya gerbang NAND atau hanya gerbang NOR untuk mengimplementasikan ekspresi Boolean apa pun.

Gerbang NAND atau disebut juga "NAND GATE" adalah jenis gerbang logika kombinasi yang memiliki dua input (Masukan) dan satu output (keluaran). Pada dasarnya gerbang NAND merupakan pengembangan atau kombinasi dari gerbang AND dan gerbang NOT "NAND = NOT AND". Untuk lebih jelasnya perhatikan simbol dan gerbang kebenaran gerbang NAND berikut.

Pada gerbang logika NAND, simbol yang menandakan operasi gerbang logika NAND adalah tanda bar (-) diatas variabel, perhatikan gambar diatas. Perhatikan tabel kebenaran gerbang NAND. Cara cepat untuk mengingat tabelnya adalah dengan mengingat pernyataan berikut. "Gerbang NAND akan menghasilkan output logika 0 bila semua inputnya memiliki logika 1" sedangkan " Gerbang NAND akan menghasilkan keluaran logika 1 bila salah satu input atau semua input memiliki logika 0". Secara singkat, cukup mengingat gerbang logika AND, karena output dari gerbang logika NAND merupakan kebalikan dari output gerbang AND.

4. Inverter NOT (IC 74HC05)

Gerbang NOT atau disebut juga "NOT GATE" atau Inverter (Gerbang Pembalik) adalah jenis gerbang logika yang hanya memiliki satu input (Masukan) dan satu output (keluaran). Dikatakan Inverter (gerbang pembalik) karena gerbang ini akan menghasilkan nilai ouput yang berlawanan dengan nilai inputnya. Untuk lebih jelasnya perhatikan simbol dan tabel kebenaran gerbang NOT berikut.

Pada gerbang logika NOT, simbol yang menandakan operasi gerbang logika NOT adalah tanda minus (-) diatas variabel, perhatikan gambar diatas. Perhatikan tabel kebenaran gerbang NOT. Cara cepat untuk mengingat tabelnya adalah dengan mengingat pernyataan berikut. "Gerbang NOT akan menghasilkan output (keluaran) logika 1 bila variabel input (masukan) bernilai logika 0" sebalikanya "Gerbang NOT akan menghasilkan keluaran logika 0 bila input (masukan) bernilai logika 1.

5. Gerbang Logika NOR (IC 7402)

Gerbang NOR atau "NOR GATE" merupakan pengembangan dari gabungan kombinasi gerbang OR dan gerbang NOT. Gerbang ini juga memiliki dua input dan 1 satu keluaran, untuk lebih jelasnya perhatikan gambar simbol dan tabel kebenaran dibawah.

Pada gerbang logika NOR, simbol yang menandakan operasi gerbang logika NAND adalah tanda tanbah (+) dan bar (-) diatas variabel, perhatikan gambar diatas. Perhatikan tabel kebenaran gerbang NOR. Cara cepat untuk mengingat tabelnya adalah dengan mengingat pernyataan berikut. "Gerbang NOR akan menghasilkan output logika 1 bila semua inputnya memiliki logika 0" sedangkan " Gerbang NOR akan menghasilkan keluaran logika 0 bila salah satu input atau semua input memiliki logika 1".

6. Materi Gates With Open Collector/Drain Outputs

Ini adalah gerbang di mana kita perlu menghubungkan resistor eksternal, yang disebut resistor pull-up, antara output dan catu daya DC untuk membuat gerbang logika melakukan fungsi logika yang dimaksud. Tergantung pada keluarga logika yang digunakan untuk membangun gerbang logika, mereka disebut sebagai gerbang dengan kolektor terbuka output (dalam kasus keluarga logika TTL) atau output saluran pembuangan terbuka (dalam kasus keluarga logika MOS).

Keluarga logika dibahas secara rinci di Bab 5. Keuntungan menggunakan open collector/open drain gate terletak pada kemampuan mereka dalamOperasi ANDing ketika output dari beberapa gerbang diikat bersama-sama melalui resistor pull-up umum.

Implementasi gerbang logika dasar hanya menggunakan gerbang NAND.

Implementasi gerbang logika dasar hanya menggunakan gerbang NOR.

Tanpa harus menggunakan gerbang AND untuk tujuan tersebut. Sambungan ini juga disebut sebagai WIRE-AND Koneksi. Gambar 4.26(a) menunjukkan koneksi seperti itu untuk gerbang NAND kolektor terbuka. Keluaran dalam hal ini kasus akan

Gambar 4.26 KONEKSI KAWAT dengan kolektor terbuka/ perangkat pembuangan.

Figure 4.26 (continued).

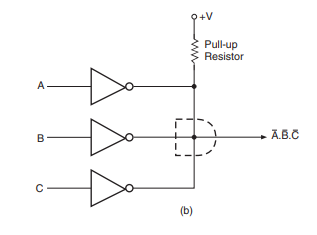

Gambar 4.26(b) menunjukkan pengaturan yang sama untuk gerbang NOT. Kerugiannya adalah bahwa mereka relative lebih lambat dan lebih berisik. Oleh karena itu, perangkat kolektor/pengurasan terbuka tidak disarankan untuk aplikasi di mana kecepatan adalah pertimbangan penting.

4. Prosedur percobaan

· Buka aplikasi proteus

· Pilih komponen yang dibutuhkan, pada rangkaian ini dibutukan komponen resistor, logic state, gerbang NAND, NOR, dan NOT, serta led dan ground

· Rangkai setiap komponen menjadi rangkaian yang diinginkan

· Ubah spesifikasi komponen sesuai kebutuhan

· Jalankan simulasi rangkaian.

5. Gambar rangkaian

Prinsip kerja

Gerbang Nand

Gambar 1: kalau inputnya keduanya 0 maka output 1 sehingga led hidup, begitu pula kalau salah satu input berlogika satu maka led juga hidup, tapi kalau kedua input berlogika 1 maka led mati karena outputnya berlogika 0.

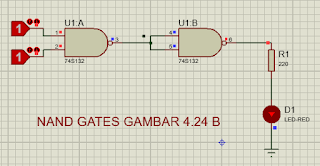

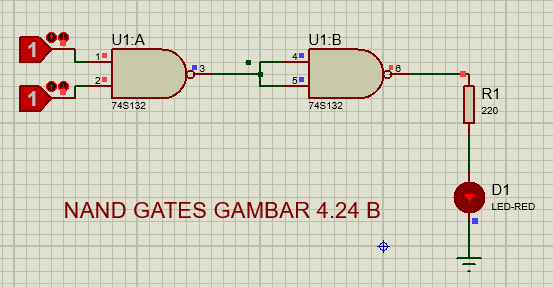

Gambar 2: rumusnya a.b, artinya kalau salah satu input 1 maka led mati, namun kalau dua duanya 1 maka hidup, persamaan didapat dari: Kalau misal gerbang nand 1 diberi salah satu input 1 maka outputnya 1 sehingga ketika masuk ke gerbang nand kedua input dua duanya 1 sehingga outputnya 0 dan led tidak bisa menyala.

Gambar 3: rumusnya kan a+b, artinya ketika gerbang u1:a itu inputnya 1 maka outputnya 0, dan ketika u1:b itu inputnya 1 maka outputnya 0, ketika kedua output dari gerbang 1 dan 2 0 akan masuk menjadi input bagi gerbang u1:c sehingga outputnya akan menjadi 1 dan led hidup.

Gerbang NOR

Gambar 4: ketika salah satu input berlogika 1 maka gerbang nor akan mengeluarkan output 0 krna 1+0=1 dan dibalikkan menjadi 0, namun ketika kedua output berlogika 0 maka ketika dibalikkan menjadi 1 sehingga led hidup.

Gambar 5: ketika input gerbang 1 seluruhnya 1 atau salah satu 1 maka akan menghasilkan output 0 dan ketika masuk ke gerbang kedua sehingga akan menjadi input bagi gerbang kedua lalu akan keluar output berlogika 1, oleh karena itu led akan hidup.

Gambar 6: ketika input gerbang 1 dan 2 seluruhnya 1 atay salah satu 1 maka akan menghasilkan output 0, ketika masuk ke gerbang ketiga, output dari gerbang 1 dan 2 menjadi input dari gerbang 3 sehingga output yg dikeluarkan adalah 1, dan led pun menyala.

Gerbang NAND

Gambar 7: ketika salah satu input gerbang 1,2, dan 3 salah satunya 0 atau seluruhnya 0 maka akn menghasilkan output 1 sehingga led akan hidup, namun ketika satu gerbang yg outputnya berlogika 0 dan gerbang lainnya berlogika 1 maka led tetap akan menyala, namun redup.

Inverter

Gambar 8: ketika semua input gerbang berlogika 0, maka outputnya 1 sehingga led hidup, namun ketika salah satu gerbang berlogika 0 maka led tetap akan hidup namun redup.

6. Video

Video gambar rangkaian 1-8 disini

7. Contoh soal

1. Gambarkan rangkaian gerbang NAND yang dinyatakan dengan persamaan y= (A+B)!

Jawab:

2. Gambarkan rangkaian gerbang NOR with open collector/drain devices dengan 4 lebar dua masukan!

Jawab:

8. Problem

1. Bagaimana untuk gerbang NOT yang dijadikan rangkaian connection wire dengan kolektor terbuka/ perangkat pembuangan?

Jawaban: Jika gerbang NOT dijadikan rangkaian connection wire dengan kolektor terbuka/ drain devices maka akan menimbulkan kerugian. Kerugiannya adalah bahwa mereka relative lebih lambat dan lebih berisik. Oleh karena itu, perangkat kolektor/pengurasan terbuka tidak disarankan untuk aplikasi di mana kecepatan adalah pertimbangan penting.

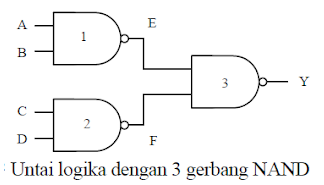

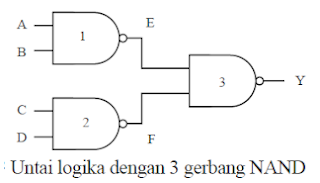

2. Tiga buah gerbang NAND dirangkai seperti gambar dibawah. Buatlah tabel kebenaran untai tersebut!

Jawab:

Tabel kebenaran harus memuat seluruh variasi masukan A, B, C dan D. Karena ada 4 masukan, maka jumlah variasi ada 24 = 16, sehingga tabel akan mempunyai 16 baris.
