LAPORAN AKHIR 1
1.
Switch
2.
LED
3.
VCC
4.
IC 74193N
Pada rangkaian ini terdiri dari beberapa kondisi. Kondisi
pertama S0 1 dan S1-S3 terputus maka led mati karena S0 terhubung ke clr pada
kedua IC jika clr on maka akan menjadi set atau tidak ada output yg kluar,
sesuai dg tabel kebenaran q nya berlogika 0. Kondisi kedua S1 dan S0 berlogika
0 maka led dan akan hidup kecuali kita menghidupkan switch 4 dibawah, dimana
terhubung ke input abcd dikedua IC. Kondjsi ketiga semuanya berlogika 0 maka lampunya juga tidak hidup. Kondisi ke 4
dimana S0nya berlogika 0 dan S2 dan S3 nya berlogika 1 dan S1 nya itu clk maka
led akan menyala dan counternya itu up sesuai dengan binnernya. Begitu pula
untuk kondisi yang lain.
1. Analisa output percobaan
berdasarkan IC yang digunakan
Jawab:

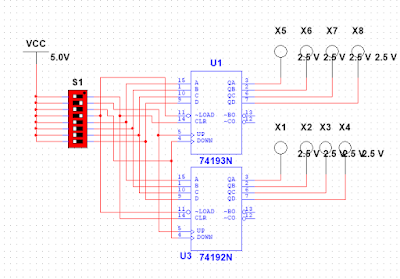

Pada rangkaian ini digunakan IC 74193N dan IC 74192
N dan led sebagai indikatornya. Kedua ic ini memiliki 4 output yang mewakili
bilangan biner hingga angka 15. Ketika dilakukan counter up/down pada IC 74192N
binernya dari 0000 yang menghasilkan desimal 0 hingga 1001 yang menghasilkan
desimal 9. Selain itu ketika dilakukan counter up/down pada IC74193N maka biner
yang dihasilkan muali dari 000 yang menghasilkan angka 0 hingga 1111 yang
menghasilkan angka 15.
2. Analisa hasil percobaan pada
kondisi 3 dan 4 pada jurnal
Jawab:
Analisa kondisi tiga:
Pada kondisi tiga dimana semua switch (S0 sampai S3)
berlogika 0 atau terhubung ke ground dan switch dari S4-S7 berkogika 0 pula
sesuai dengan gambar percobaan maka output yang akan dihasilkan adalah semua
led tidak menyala. Dalam kondisi 0 output akan bergatung pada input dari S4-S7
atau yang mana juga merupakan kaki A sampai D. Dan juga disebabkan karena tidak
ada input yang berlogika 1. Sehingga semua lampu dalam keadaan off.
Analisa kondisi empat:
Pada kondisi keempat dimana S3 dan S1 berlogika 1
dan S1 merupakan clock lalu S0 berlogika 0, maka pada kondisi load berlogika 1
maka output a,b,c,d akan di abaikan. Selain itu karena S1 terhubung ke kaki up
akan terjadi counter up pada ic 74193 n dengan desimal dari 1-15 lalu counter
up juga pada ic 74192 n dengan desimal dari 0-9.
