LAPORAN AKHIR 3
1.
Switch
2.
IC U74LS47
3.
Seven segment
4.
VCC
5.
Ground
6.
Resistor
7.
LED
Pada rangkaian ini menggunakan switch sebagai
sebanyak 7 buah yang dapat di set logikanya. Pada percobaan ini merupakan
proses pengonversian bilangan biner ke heksadesimal dan kemudian
direpresentasikan pada seven segmen. Selanjutnya, switch yang berlogika 1
berarti dihubungkan ke vcc sebagai
sumber tegangan sebesar 5v dan juga dihubungkan ke ground yang berarti
berlogika 0. Switch ke satu (b3) mewakili binner pertama, switch kedua (b4)
mewakili binner kedua, switch ke tiga (b5) mewakili binner ketiga, switch ke
empat (b6) mewakili binner ke empat. Misal untuk bilangan decimal 0, maka
binnernya yaitu 0000, switch 1 sampai 4 ke ground. Saat dijalankan maka pada
seven segment menampilkan bilangan decimal 0.
Setelah dikonversikan oleh BCD
maka nilai heksadesimal yang didapatkan tadi di arahkan langsung ke
seven segment common anoda yang pin CA nya dialiri oleh Vcc. Hasil pada seven
segment tergantung dari inputan variasi dari b3-b6 yang bisa ditentukan oleh
switch itu sendiri dalam bentuk bilangan binner.
1. Analisa output yang dihasilkan
berdasarkan biner yang di dapat
Jawab:
Output yang dihasilkan pada percobaan kali ini
adalah bilangan biner yang akan ditampilkan pada seven segment. Jika pin A pada
ic terhubung pada switch off maka pin a akan berlogika 0 lalu, begitu pula pada
pin B-pin D dimana siwtch terhubung ke ground sehingga bilangan decimalnya
menjadi 0000, sementara itu untuk pin lain pada ic itu terhubung ke vcc. Oleh
karena itu seven segment akan menampilkan bilangan 0 dan akan menghidupkan led
d4 sebagai indikator. Selanjutnya jika kita mengaktifkan switch pertama
sehingga berlogika 1 dan switch kedua sampai keempat terhubung ke ground, lalu
switch kelima sampai ketujuh terhubung ke vcc maka bilangan yang diinputkan
akan di konversi di decoder lalu akan menampilkan nilai desimal yang didapat
pada seven segment, bilangan yang didapatkan bernilai 1 dengan led d1, d2 yang
menyala. Untuk bilangan lainnya bisa kita coba masing” dan datanya sudah dapat
di modul.
2. Jika IC74LS47 dihilangkan,
sehingga switch terhubung langsung ke seven segment, apa yang terjadi pada
output yang di hasilkan?
Jawab:
Jika pada rangkaian ic74LS74 dihilangkan maka setiap
switch akan langsung terhubung ke seven segment. Maka tidak ada konversi
bilangan biner yang biasanya di konversi pada pin a sampai pin d. Untuk
menampilkan tampilan angka pada seven segment maka kita harus menghidupkan
satu” switch, misalnya jika kita ingin menampilkan decimal satu maka kita harus

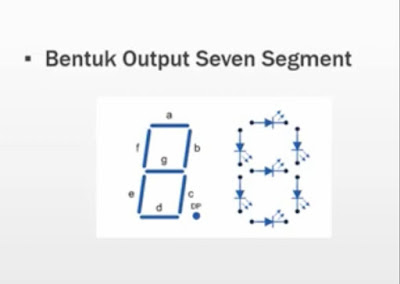

menground kan switch 2 dan 3 dimana dia
akan terhubung ke seven segment yang b dan c, sehingga pada seven segment akan
menampilkan bilangan decimal 1. Begitu seterusnya, untuk menampilkan bilangan
lain bisa dilihat melalui gambar pada seven segment sendiri.
