LAPORAN AKHIR 2

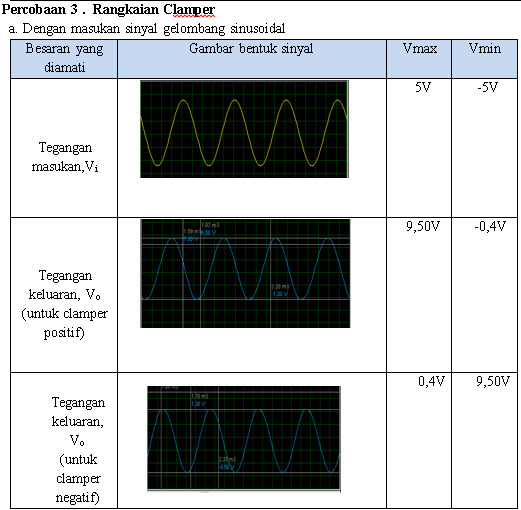

1. Jurnal

2. Alat dan bahan

1. Tegangan (Vsine)

2. Resistor

3. Diode

4. Osiloskop

5. Baterai

6. Kapasitor

3. Rangkaian



4. Prinsip kerja

Pada percobaan kali ini, frekuensi signal generator yang digunakan sebesar 1khz dan amplitude sebesar 12 volt. Yang pertama untuk siklus positif, arus dari generator akan mengalir menuju kapasitor sehingga kapasitor akan melakukan pengisian, sehingga kondisi awal output pada osiloskop b adalah 0. Setelah melakukan pengisian maka arus dari kapasitor akan mengalir dan kapasitor kembali melakukan pengosongan sehingga tegangan akan dilipatgandakan, sehingga bisa terlihat pada grafik sebesar 9,50 volt. Pada siklus negatif arus akan mengalir menuju ke percabangan maka arus akan mengalir melewati dioda, karena dioda forward bias dan tegangan pada anoda lebih besar dari katoda sehingga tengannya 0,7 volt begitu pula tegangan pada r3 yaitu sama” 0,7 volt. Pada grafik osiloskop bisa terlihat bahwa siklus positifnya meiliki tegangan yang besar.

Pada clamper negatif yang pertama adalah siklus positif,, sama seperti sebelumnya arus akan mengalir dan akan membuat kapasitor mengisi sehingga pada awalnya output 0, lalu pada siklus negatif arus akan mengalir menuju percabangan sehingga arus akan lebih memilih mengalir ke r2 karena pada dioda tegangan pada katoda lebih besar dari anoda sehingga dioda bertindak reverse bias dan akan menjadi open circuit, sehingga tegangannya sama dengan tengangan input. Tegangan akan dilipatgandakan karena kapasitor telah melakukan pengisian sehingga tegangannya menjadi -9,50 volt. Kembali lagi ke siklus positif dimana arus dari kapasitor akan melakukan pengosongan namun sangat lambat dan arus akan masuk ke dioda karena dioda bertindak forward bias sehinga tengangannya 0,7 volt begitu pula pada r2, sehingga pada gambar outputnya tidak sampai 0,7 volt. Sehingga telihat pada grafik osiloskop bahwa siklus negatifnya memiliki tengan yang lebih besar dari siklus positifnya.

Selanjutnya clamper berbanjar, pada rangkaian ini ditambahkan batrai sebesar 3 volt dibawah anoda. Yang pertama adalah ntuk siklus positif, arus akan mengalir ke kapasitor sehingga output awal 0, untuk siklus negatif, arus akan mengalir kedioda karena dioda bertindak forward bias, sehingga tegangan pada dioda 3,7 volt, tegangan juga akan dibagi ke r3 sehingga output tegangannya menjadi 2,6 volt. Lalu kembali lagi ke siklus positif, tegangan akan dijumlahkan karena kapasitor telah melakukan pengosongan sehingga tegnagan akan dilipatgandakan. Sehingga tegangannya nenjadi 12,30 volt.

5. Video



6. Analisa

1. Jelaskan prinsip kerja rangkaian clampe positif, negatif, dan Panjar!

Jawab:

Pada percobaan kali ini, frekuensi signal generator yang digunakan sebesar 1khz dan amplitude sebesar 12 volt. Yang pertama untuk siklus positif,clamper positif adalah arus dari generator akan mengalir menuju kapasitor sehingga kapasitor akan melakukan pengisian, sehingga kondisi awal output pada osiloskop b adalah 0. Setelah melakukan pengisian maka arus dari kapasitor akan mengalir dan kapasitor kembali melakukan pengosongan sehingga tegangan akan dilipatgandakan, sehingga bisa terlihat pada grafik sebesar 9,50 volt. Pada siklus negatif arus akan mengalir menuju ke percabangan maka arus akan mengalir melewati dioda, karena dioda forward bias dan tegangan pada anoda lebih besar dari katoda sehingga tengannya 0,7 volt begitu pula tegangan pada r3 yaitu sama” 0,7 volt. Pada grafik osiloskop bisa terlihat bahwa siklus positifnya meiliki tegangan yang besar.

Pada clamper negatif yang pertama adalah siklus positif,, sama seperti sebelumnya arus akan mengalir dan akan membuat kapasitor mengisi sehingga pada awalnya output 0, lalu pada siklus negatif arus akan mengalir menuju percabangan sehingga arus akan lebih memilih mengalir ke r2 karena pada dioda tegangan pada katoda lebih besar dari anoda sehingga dioda bertindak reverse bias dan akan menjadi open circuit, sehingga tegangannya sama dengan tengangan input. Tegangan akan dilipatgandakan karena kapasitor telah melakukan pengisian sehingga tegangannya menjadi -9,50 volt. Kembali lagi ke siklus positif dimana arus dari kapasitor akan melakukan pengosongan namun sangat lambat dan arus akan masuk ke dioda karena dioda bertindak forward bias sehinga tengangannya 0,7 volt begitu pula pada r2, sehingga pada gambar outputnya tidak sampai 0,7 volt. Sehingga telihat pada grafik osiloskop bahwa siklus negatifnya memiliki tengan yang lebih besar dari siklus positifnya.

Selanjutnya clamper berbanjar, pada rangkaian ini ditambahkan batrai sebesar 3 volt dibawah anoda dioda. Yang pertama adalah ntuk siklus positif, arus akan mengalir ke kapasitor sehingga output awal 0, untuk siklus negatif, arus akan mengalir kedioda karena dioda bertindak forward bias, sehingga tegangan pada dioda 3,7 volt, tegangan juga akan dibagi ke r3 sehingga output tegangannya menjadi 2,6 volt. Lalu kembali lagi ke siklus positif, tegangan akan dijumlahkan karena kapasitor telah melakukan pengosongan sehingga tegnagan akan dilipatgandakan. Sehingga tegangannya nenjadi 12,30 volt.

2. Jelaskan pengisian dan pengosongan kapasitor sertakan diagram pengisian dan pengosongannya

Jawab:

Prinsip kerja pengisian kapasitor yaitu ketika kapasitor dihubungkan dengan sumber tegangan DC, maka kapasitor akan mengisi atau menampung muatan listrik. Semakin lama mengisi maka arus pada kapasitor akan semakin kecil dikarenakan arus pada kapasitor akan menahan arus yang ada pada rangkaian. Sedangkan tegangan yang ada pada rangkaian semakin besar yang menandakan kapasitor akan mencapai batas kapasitansinya.  Plot grafik arus dan tegangan pada kapasitor sebagai fungsi waktu ketika proses pengisian adalah sebagai berikut:


Grafik tegangan kapasitor pada pegisian kapasitor menunjukkan bahwa arus naik secara linear sampai mencapai t = RC dan tegangan naik secara eksponensial (melengkung keatas)ketika melewati t = RC. Grafik arus pada pengisian kapasitor menunjukkan bahwa arus turun secara linear sampai mencapai t = RC dan arus turun secara eksponensial (melengkung ke bawah)setelah melewati t = RC.

Prinsip kerja pengosogan kapasitor yaitu ketika rangkaian dihubung singkat, maka muatan pada kapasitor akan mengalir pada rangkaian atau akan melebur kutub potensial positif bertemu dengan kutub negatif kapasitor. Arus dan tegangan semakin mengecil sampai kapasitor berisi muatan listrik.


Grafik tegangan kapasitor pada pengosongan kapasitor menunjukkan bahwa tegangan turun secara linear sampai mencapai t = RC dan tegangan turun secara eksponensial (melengkung ke bawah)setelah melewati t = RC. Grafik arus pada pengosongan kapasitor menunjukkan bahwa arus turun secara linear sampai mencapai t = RC, dan arus turun secara eksponensial (melengkung ke bawah) setelah melewati t = RC.

3. Jelaskan pengaruh kapasitor terhadap rangkaian clamper

Jawab:

Kapasitor pada rangkaian clamper ini berfungsi untuk memperbesar tegangan sebelumnya. Jadi ketika kapasitor terisi dan ketika kapasitor akan mengalir dan meinggalkan maka tegangan akan menjadi besar karena sebelumnya ditambah dengan tegangan pada input generator, sehingga output akhir pada tegangan juga besar.


7. Download file

HTML: disini

Video: disini

Rangkaian: disini
