LAPORAN
AKHIR 1
1. Tegangan
(Vsine)
2. Resistor
3. Diode
4. Osiloskop
5. Baterai

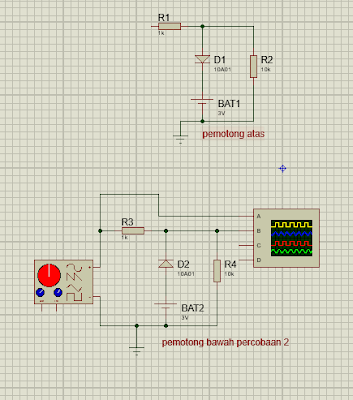

Pada
percobaan 2 kali ini, frekuensi sinyal generator sebesar 1 khz, dan amplitudonya sebesar 12 volt, Pada
siklus positif clipper pemotong atas, sinyal generator + arus akan melewati
resistor lalu akan bertemu percabangan, karena tegangan pada anoda lebih besar
dari katoda maka rangkaian dioda di short sehingga arus pada batrai itu 0,7+3
yaitu 3,7 volt, lalu arus dari
percabangan tadi akan masuk ke r4 lalu akan berakhir ke ground dengan
bedar tegangan tidak mecapai 3,7 volt lalu arus akan mengalir menuju ground.
Ketika rangkaian dijakankan maka pada kondisi siklus positif sebesar 3,7 volt
sedangkan sinyal inputnya sebesar 6 volt. Pada siklus negatif maka arus akan
mengalir lalu akan bertemu percabangan sehingga pada diode akan terjadi open
circuit karena tegangan pada katoda lebih besar dari dioda, sehingga arus akan
memilih untuk mengalir ke r4. Oleh karena itu r1 dan r4 akan menjadi seri.
Sehingga tegangannya akan terbagi sebesar -5,50 v. Pada grafik osiloskop, clipper akan memotonh
siklus positifnya.
Pada
clipper pemotong bawah, pada siklus positif arus akan mengalir dan menuju
percabangan lalu dioda akan di opern circuit karena tegagan pada katoda lebih
besar dari anoda sehingga berfungsi sebagai reverse bias, lalu arus akan
memilih mengalir ke r4 karena resistor menjadi seri sehingga tegangan akan di
bagi. Pada siklus negatif maka arus akan mengalir ke dioda dan tengangan lada
dioda akan menjadi 3,7 volt, karena dia melewati resistor maka tegangan akan
dibagi, sehingga sebesar 2,50 volt. Pada grafik osiloskopnha akan memotong siklus
negatifnya.
1.
Jelaskan prinsip kerja rangkaian clipper atas dan clipper bawah!
Jawab:
Pada percobaan
2 kali ini, frekuensi sinyal generator sebesar 1 khz, dan amplitudonya
sebesar 12 volt, Pada siklus positif clipper pemotong atas, sinyal generator +
arus akan melewati resistor lalu akan bertemu percabangan, karena tegangan pada
anoda lebih besar dari katoda maka rangkaian dioda di short sehingga arus pada
batrai itu 0,7+3 yaitu 3,7 volt, lalu arus dari percabangan tadi akan
masuk ke r4 lalu akan berakhir ke ground dengan bedar tegangan tidak mecapai
3,7 volt lalu arus akan mengalir menuju ground. Ketika rangkaian dijakankan
maka pada kondisi siklus positif sebesar 3,7 volt sedangkan sinyal inputnya
sebesar 6 volt. Pada siklus negatif maka arus akan mengalir lalu akan bertemu
percabangan sehingga pada diode akan terjadi open circuit karena tegangan pada
katoda lebih besar dari dioda, sehingga arus akan memilih untuk mengalir ke r4.
Oleh karena itu r1 dan r4 akan menjadi seri. Sehingga tegangannya akan terbagi
sebesar -5,50 v. Pada grafik osiloskop, clipper akan memotong siklus
positifnya.
Pada clipper
pemotong bawah, pada siklus positif arus akan mengalir dan menuju percabangan
lalu dioda akan di opern circuit karena tegagan pada katoda lebih besar dari
anoda sehingga berfungsi sebagai reverse bias, lalu arus akan memilih mengalir
ke r4 karena resistor menjadi seri sehingga tegangan akan di bagi. Pada siklus
negatif maka arus akan mengalir ke dioda dan tengangan lada dioda akan menjadi
3,7 volt, karena dia melewati resistor maka tegangan akan dibagi, sehingga
sebesar 2,50 volt. Pada grafik osiloskopnha akan memotong siklus negatifnya.
2.
Jelaskan bagaimana pengaruh battery terhadap rangkaian clipper!
Jawab:
Pada rangkaian clipper, batrai akan membuat tegangan
lebih besar. Seperti pada gambar rangkaian percobaan 2 ini, besaran pada
rangkaian clipper ini adalah gabungan dari tegangan pada batrai dan tegangan
pada diode. Sehingga
pada rangkaian clipper bisa melakukan pemotongan sinyal atau tidak.
2.
Jelaskan pengarus nilai R terhadap keluaran dari rangkaian clipper!
Jawab:
Resistor
pada clipper berfungsi sebagai penahan arus yang akan masuk ke diode. Dimana r
yang bedar akan membuat arus pada diode semakin kecil dan begitu sebaliknha.
Sehingha resitor ini berfungsi agar tidak terjadi kelebihan tegangan pada
diode.
